Aula 4

9 de Outubro 2018

Construção de poligonos em layers

Construção de 4 poligonos: Triângulo equilátero, quadrado, pentágono, hexágono com as seguintes condições:

- Os poligonos tem 10 de lado

- Os diferentes poligonos tem a mesma coordenada de origem (10,10)

- Cada polígono devera estar em uma camada diferente

Para construir o triângulo equilátero foi utilizado o comando pl (Pline). Para garantir que o ângulo interno é de 60º é necessário introduzir o comando @dist<ang, no caso deste triângulo @10<60.

Comandos Utilizados:
- Pline,

- @dist<ang,
- Close.

Layers

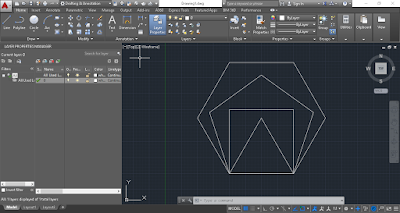

Foi nos pedido para atribuir uma layer para cada polígono nas "layers" na barra de comandos.

Criamos uma nova layer para cada um dos diferentes poligonos, atribuindo uma legenda para cada um.

Para adicionar cada polígono a um layer digitamos o comando "Chprop" para abrir a janela das propriedades de camadas.

Explicação de como funcionam as definições das layers.

Adição de caixa de texto, medidas e preenchimento da área

Comandos Utilizados:
- Move,
- Dtext
- Scale

Criamos novos layers para o texto de cada polígono.

Para finalizar o exercício recorremos ao comando offset, para fazer a mesma figura paralela com uma distancia à escolha.

Utilizamos o comando hatch para a representação gráfica do preenchimento da área de distancia das figuras paralelas.
